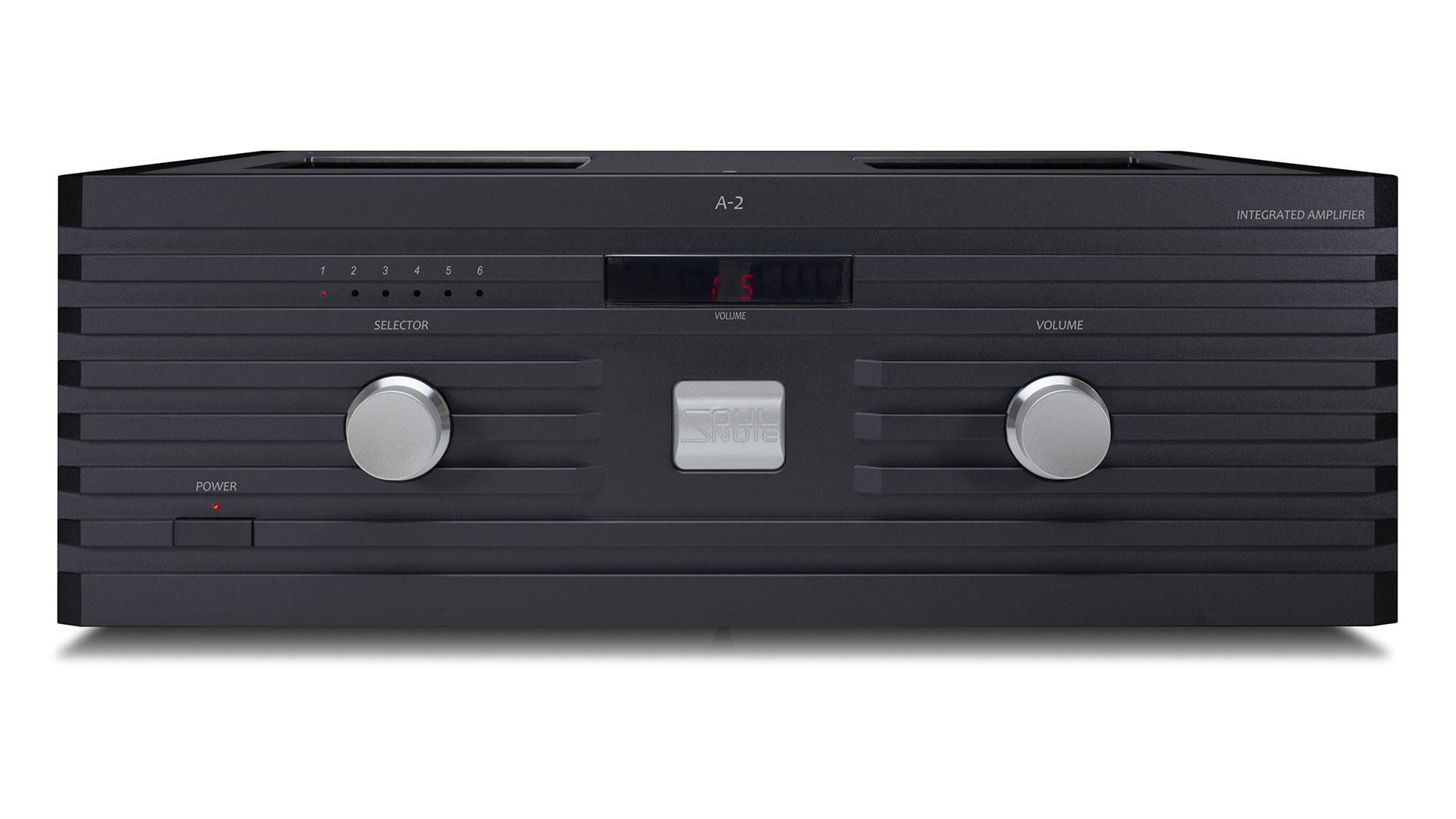

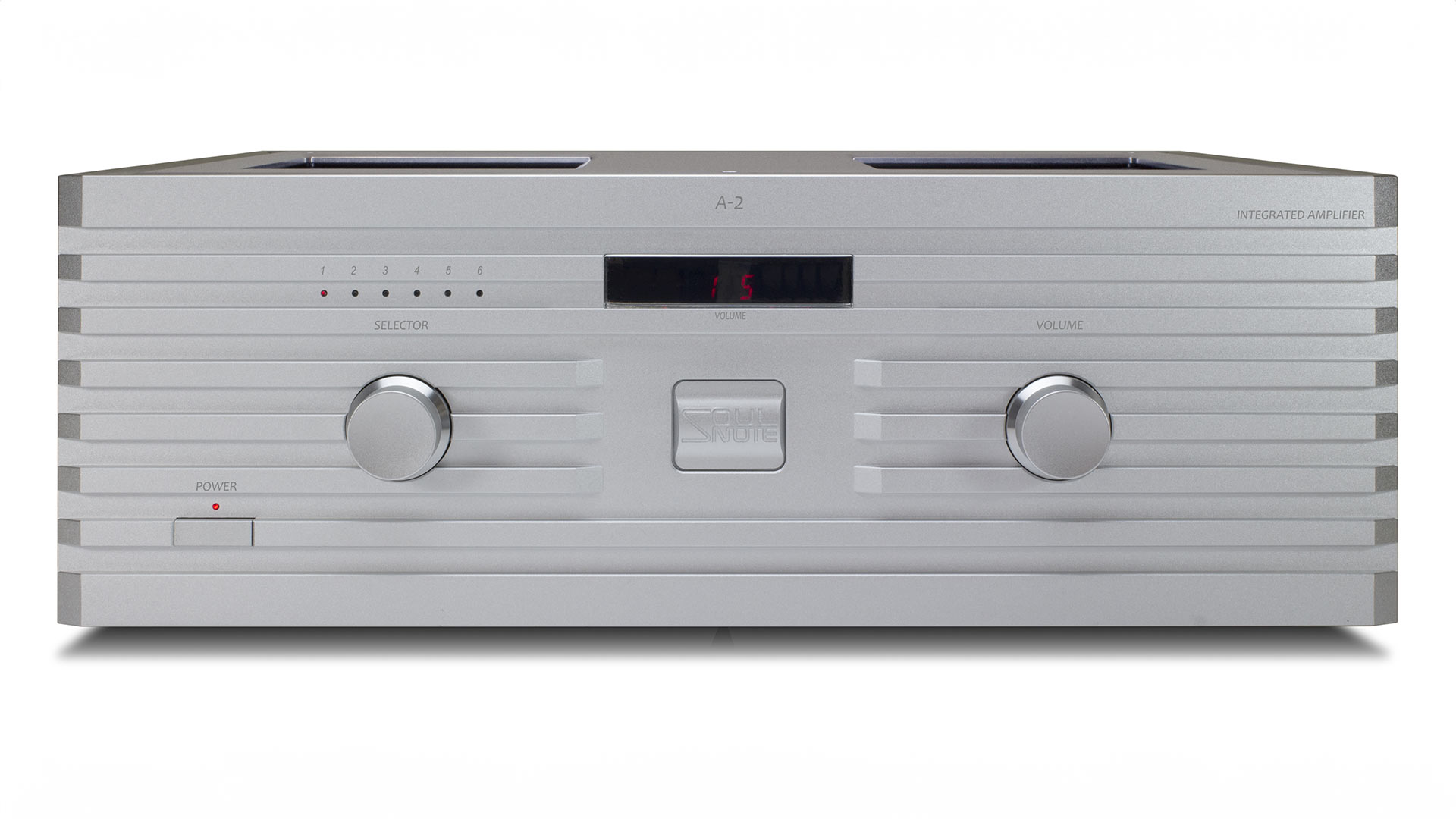

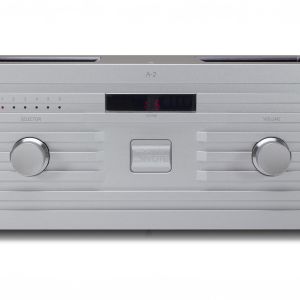

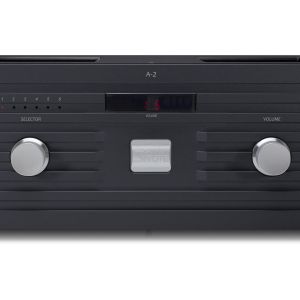

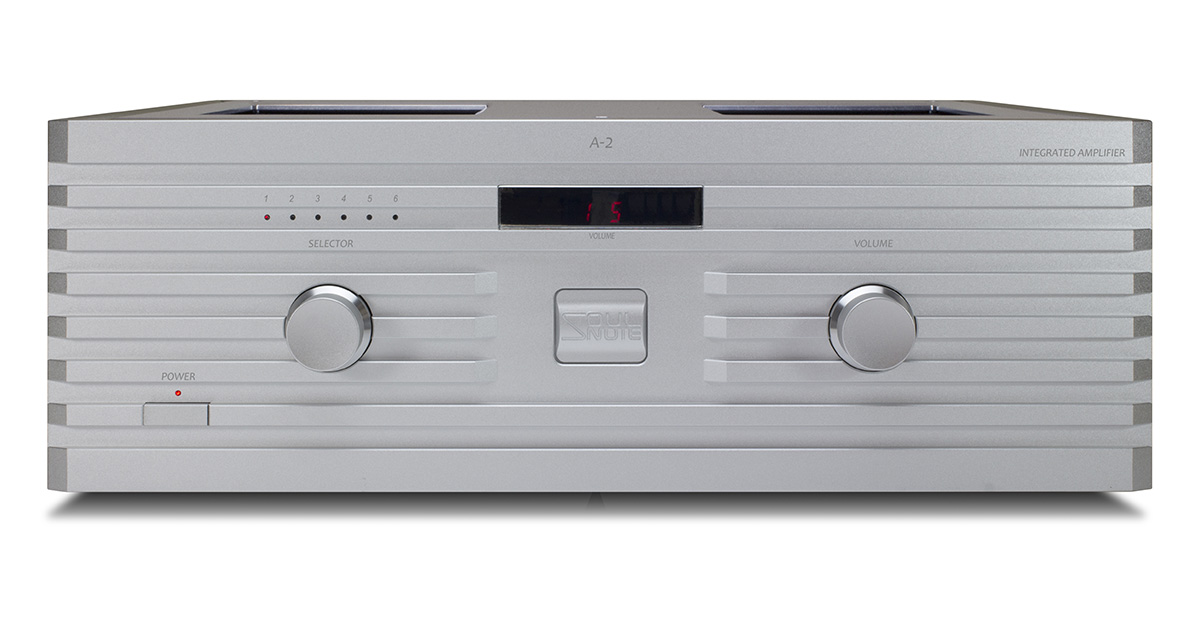

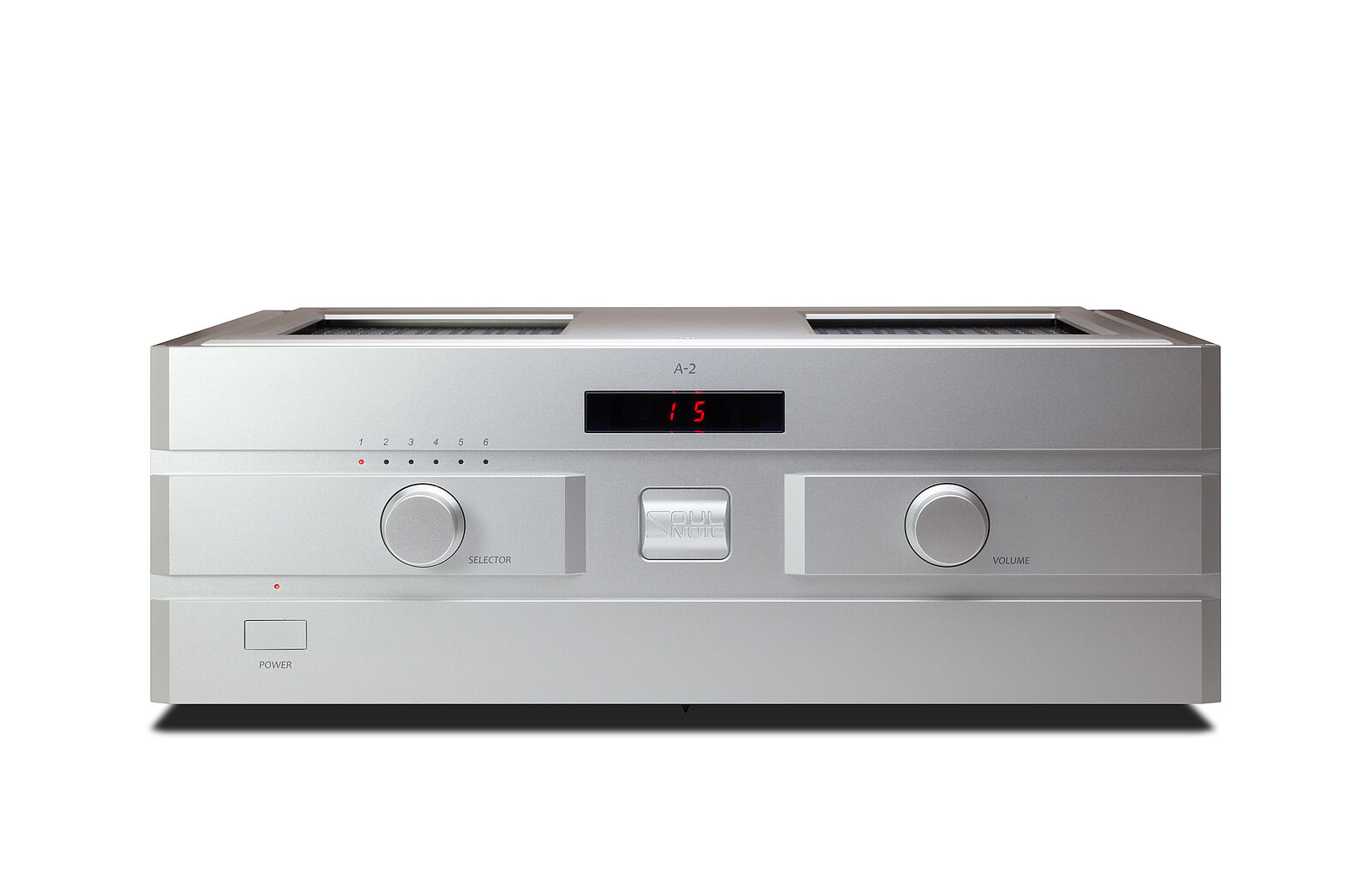

Soulnote A-2

Amplificateur intégré de très haute technologie. Toute la technologie de SOULNOTE a été généreusement intégrée dans cet amplificateur, aboutissement de nombreuses années de recherche : technologie de circuits totalement symétriques et sans NFB (Negative Feedback). Cet amplificateur intégré propose plusieurs modes de fonctionnement : ensemble préampli et ampli de puissance stéréo, préampli et ampli de puissance mono, bloc de puissance stéréo, bloc de puissance mono, bloc de puissance mono pour la bi-amplification…

Modes d'utilisation possibles

• Amplificateur + préampli principal stéréo
• Amplificateur + préampli principal monaural BTL
• Amplificateur + préampli principal monaural bi-amplifié
• Amplificateur de puissance stéréo
• Amplificateur de puissance monaural BTL
• Amplificateur de puissance monaural bi-amplifié

Technologie

Canaux discrets, SYMéTRIQUES et sans NFB

Les canaux sans NFB de SOULNOTE sont optimisés pour donner la priorité absolue à la qualité sonore. Le retour de tension est totalement supprimé au niveau de l’étage de sortie, de l’étage d’amplification de tension et des circuits d’alimentation. Les circuits de servo DC et les circuits de miroir de courant ont également été éliminés pour leur impact négatif sur le son. Les circuits de courant constant et les circuits de polarisation utilisent des éléments simples (2SK209) et des diodes LED spécialement sélectionnées pour leurs performances sonores. L’amplification de puissance est totalement symétrique jusqu’au suiveur d’émetteur, garantissant une reproduction sonore vivante, expansive, claire et luxuriante.

Atténuateur SYMéTRIQUE à commutation par relais

Le volume n'est pas contrôlé par des composants électroniques ou un curseur rotatif, mais via un atténuateur symétrique basé sur des relais SOULNOTE. Des résistances de haute précision sont activées par des relais, augmentant la clarté sonore et offrant une image sonore en trois dimensions. Cette technologie améliore aussi la qualité audio à faible volume sans risque d'erreurs de synchronisation de canal (gang errors).

Conception idéale

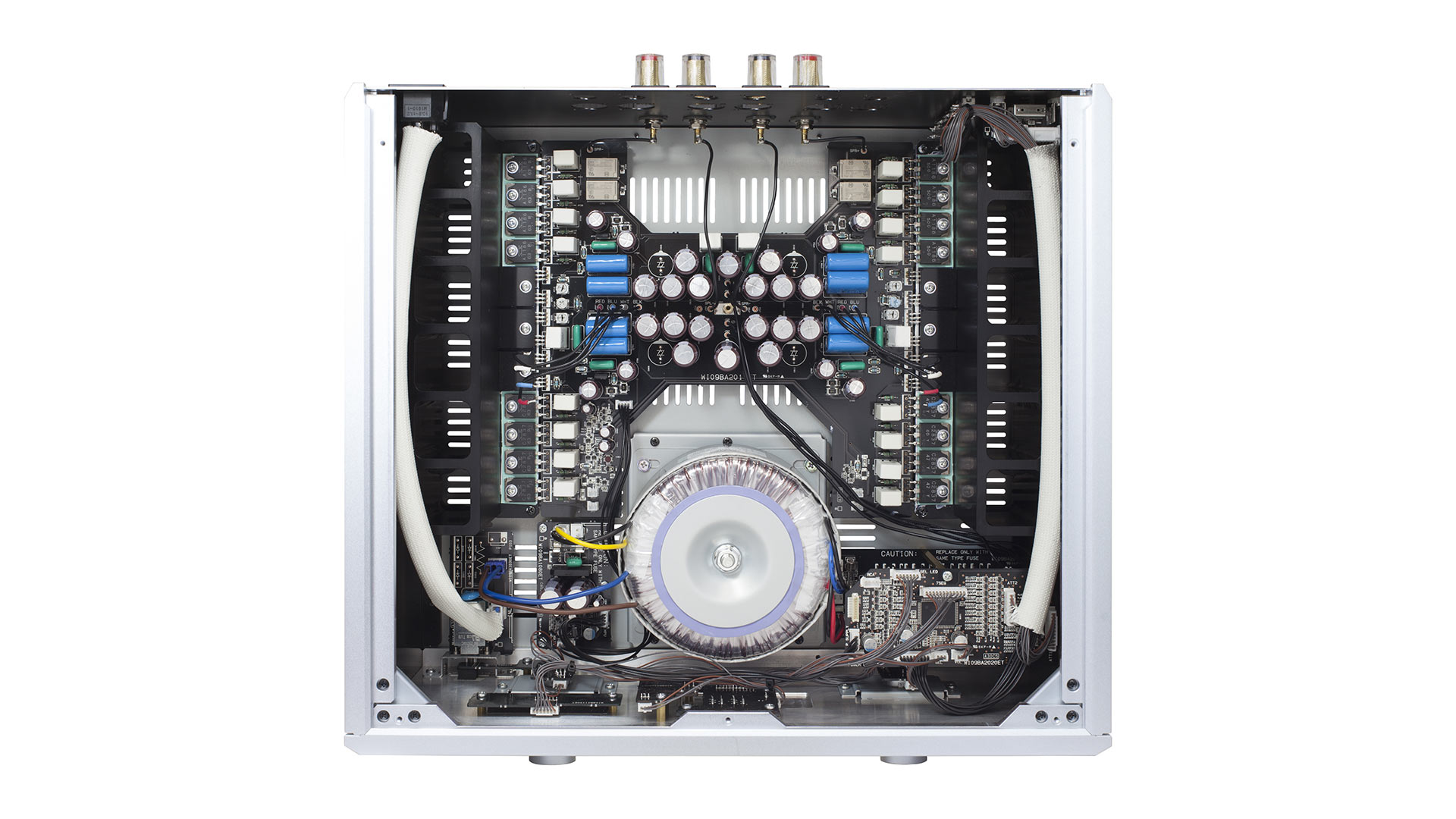

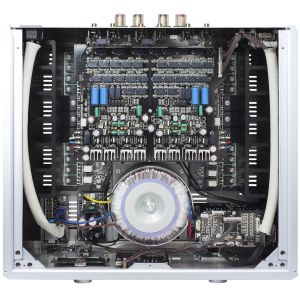

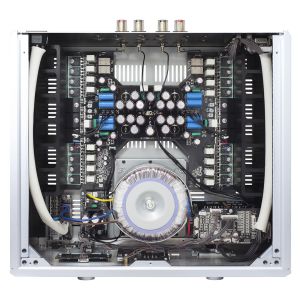

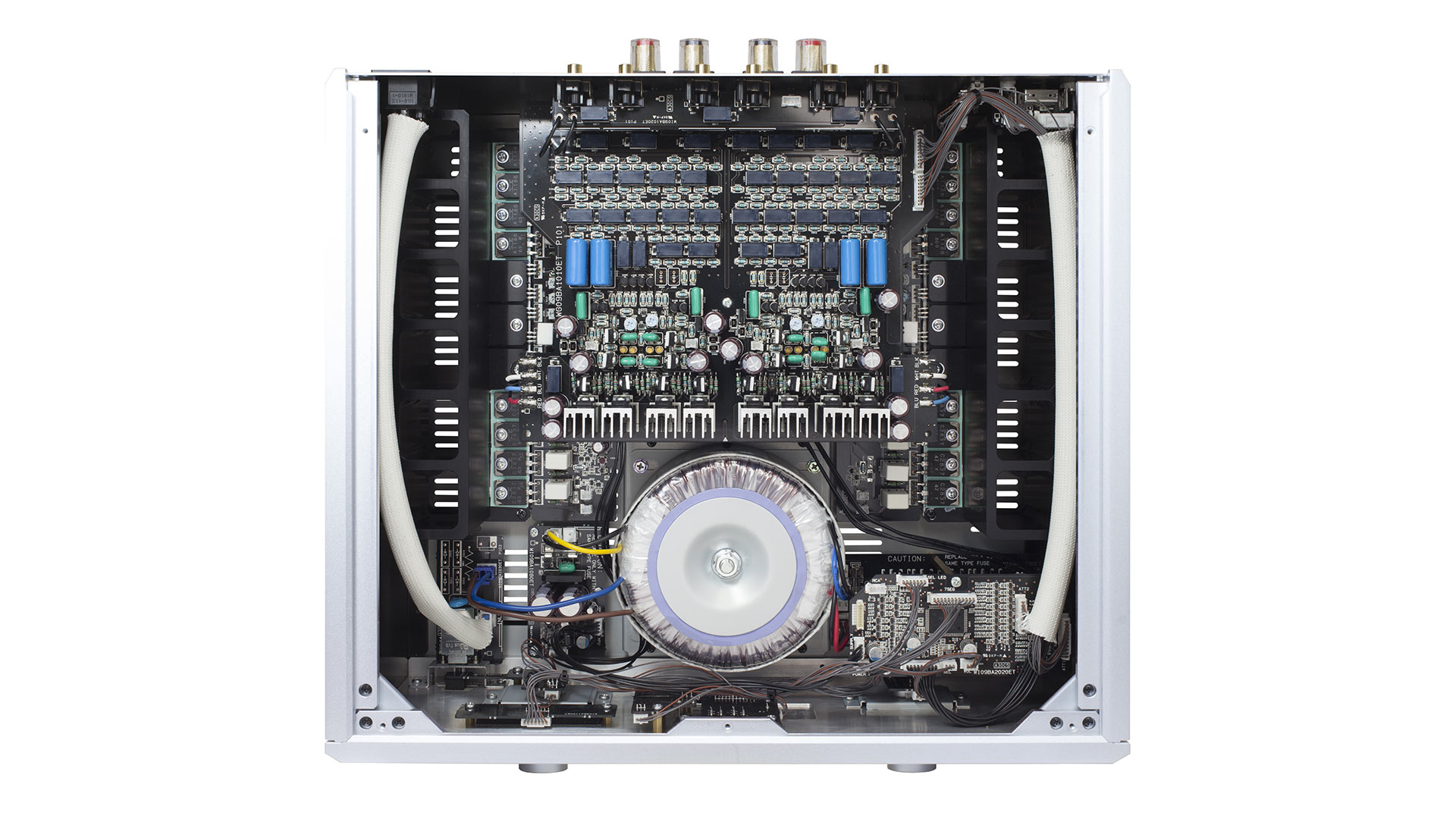

La ligne de signal d’entrée a été rationalisée en regroupant les bornes d'entrée, les sélecteurs d’entrée, le volume et l'étage d'amplification de tension sans NFB sur une seule carte multi-couches. Aucun blindage ou filtre n’est utilisé, car ces composants pourraient détériorer le son. Cette construction idéale, obtenue grâce à l'atténuateur équilibré à commutation par relais, élimine les facteurs nuisibles au son, comme les vibrations des câbles de connexion, les composants d'inductance et les bruits de rayonnement.

Carte 4 couches avec feuille de cuivre de 70 microns d'épaisseur

Le bloc d’alimentation, qui comprend l’étage de sortie et l’alimentation principale, est construit avec une feuille de cuivre de 70 microns d'épaisseur agissant comme barre omnibus d'alimentation. Cette conception minimise les boucles de courant de haute intensité entre les condensateurs de commutation, les transistors de sortie et les bornes des haut-parleurs. L’élimination des composants d'inductance dans les lignes de courant élevé offre des caractéristiques de fréquence exceptionnelles et une stabilité accrue.

Câblage sans contact

Les connecteurs ont été supprimés à la fois des lignes d'alimentation et des lignes de signal. Les câbles sont directement soudés aux cartes de circuits imprimés, assurant des connexions sans contact.

Dissipateur de chaleur en forme de cheminée

Le dissipateur de chaleur adopte une forme de cheminée spécialement développée, assurant un refroidissement efficace avec des vibrations minimales.

Alimentation puissante

L’amplificateur est équipé du transformateur toroïdal le plus puissant de l’histoire de SOULNOTE, d’une capacité de 600 VA avec un enroulement bifilaire. Les boucles de courant de commutation sont minimisées en plaçant des circuits de commutation indépendants ± près de l'enroulement du transformateur. Les condensateurs de commutation sont des produits ELNA développés exclusivement pour SOULNOTE et sélectionnés pour leurs performances sonores. La connexion parallèle de plusieurs condensateurs de faible capacité optimise les caractéristiques de fréquence et la capacité mutuelle.

4 transistors de sortie haute vitesse en parallèle

L’étage final utilise 4 transistors haute vitesse (2SC2837/2SA1186) en parallèle, avec une faible capacité d’entrée (Cob) et une fréquence de transition élevée (FT). Ces transistors sont appairés de manière rigoureuse, garantissant une puissance de commande importante pour les haut-parleurs et une reproduction sonore précise et claire.

Configuration Darlington à 4 étages

Des transistors haute fréquence forment une configuration Darlington à 4 étages qui permet de piloter pleinement les transistors de sortie finaux. Cette configuration optimise le courant pour chaque haut-parleur, assurant une puissance de conduite généreuse.

Deux modes monauraux

En plus du mode monaural BTL, le mode bi-amplification monaural est également disponible. Ce mode distribue l'entrée monaurale sur les canaux gauche et droit.

Mode amplificateur de puissance

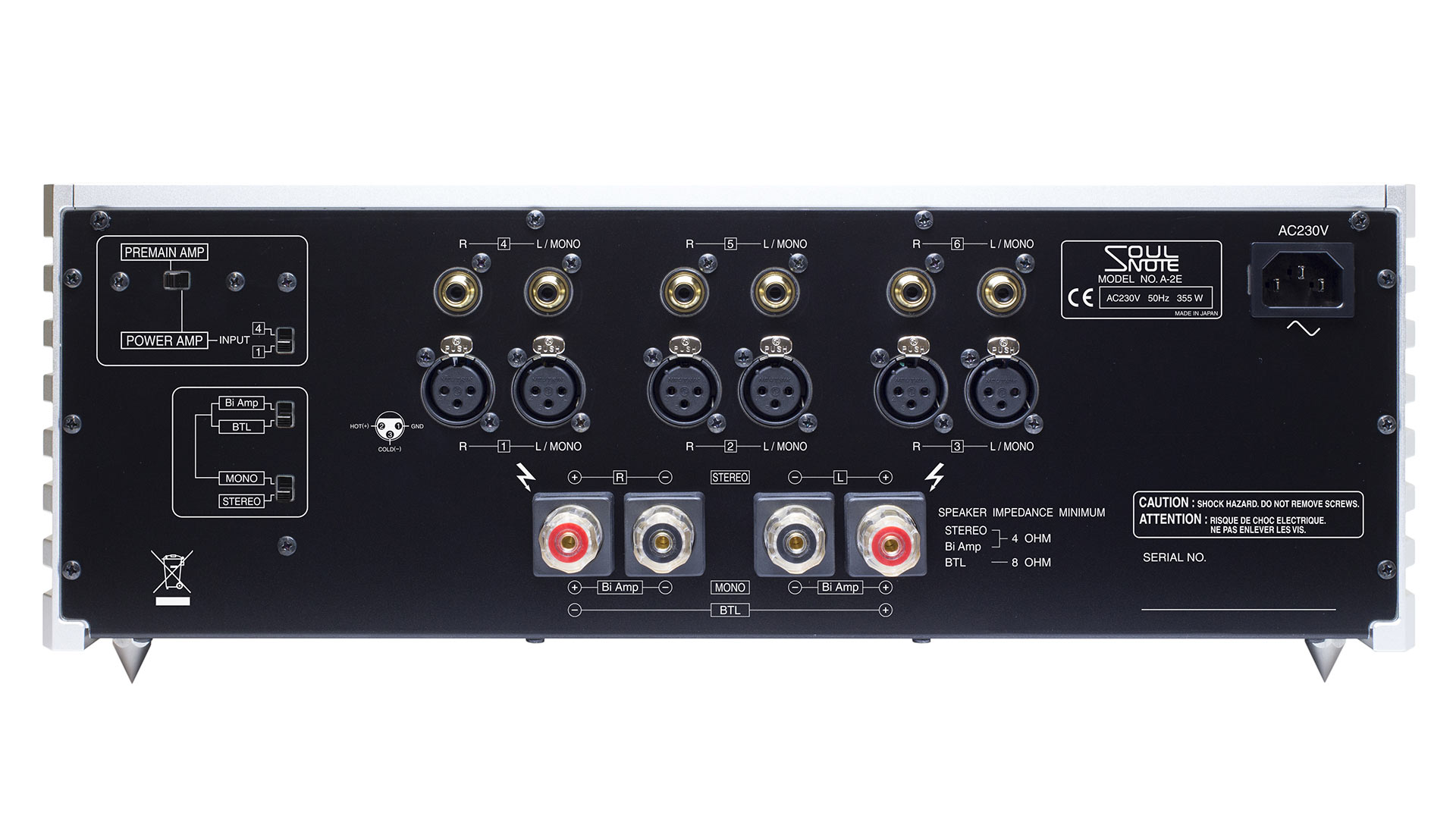

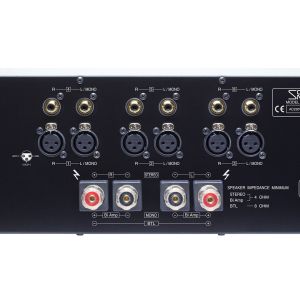

En mode amplificateur de puissance, l'alimentation du microprocesseur est interrompue et le sélecteur et le volume sont contournés. Cette configuration améliore le rapport signal/bruit (S/B). Ce mode permet la sélection d'entrées XLR et RCA.

Conception du boîtier axée sur la qualité sonore

Les pointes de support mettent à la terre les transformateurs d'alimentation, tandis que la combinaison de pointes et de panneaux en aluminium à section transversale irrégulière contrôle la résonance et renforce la rigidité. Les panneaux en aluminium ne sont pas collés les uns aux autres pour éviter les résonances indésirables. Le couvercle supérieur, crucial pour la qualité sonore, est conçu en deux parties (plaque de base et panneaux en aluminium) reliées par trois points de fixation afin d'éviter l'amortissement mutuel des vibrations. Ce design stabilise la mise au point du son tout en conservant son ampleur.

Canaux BTL différentiels non NFB

La technologie BTL conventionnelle, utilisant les canaux gauche et droit d’un amplificateur stéréo, est connue pour sa puissance, mais elle peut générer un flou sonore dû aux effets des lignes de masse (GND) ou des différences entre les amplificateurs. L'A-2 introduit une approche innovante, en utilisant un amplificateur différentiel non NFB indépendant pour chaque canal (gauche et droit). Ce système assure un son expansif et dynamique, tout en maintenant la précision et la délicatesse de la restitution sonore.
