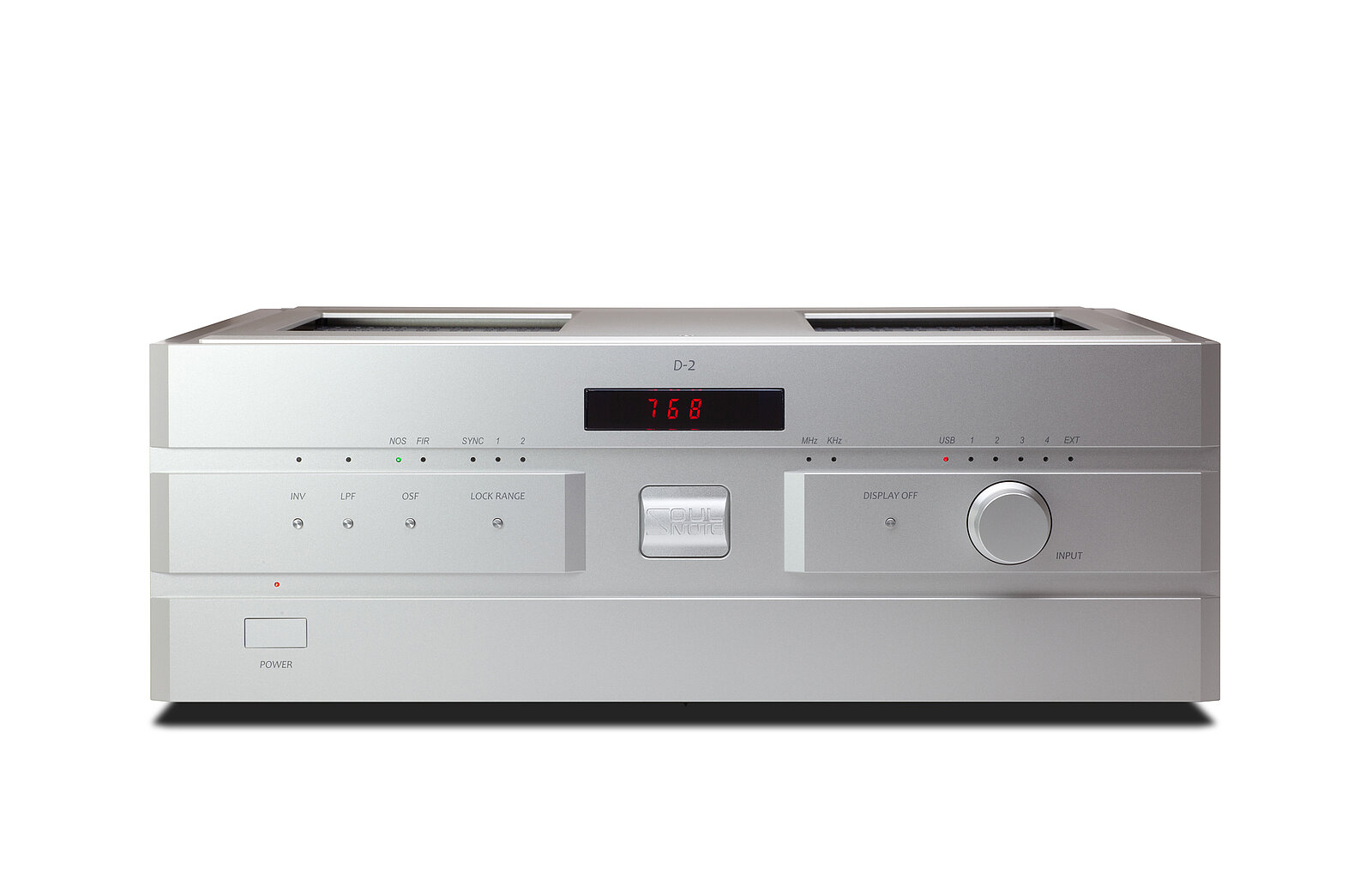

Soulnote D-2

Le Soulnote D-2 est un convertisseur numérique-analogique (DAC) de pointe, intégrant un DDS à ultra-faible gigue basé sur le LMX2594 de Texas Instruments, et disposant d'entrées d'horloge externe. Ce DAC intègre 4 puces ES9038PRO dans une configuration parfaitement symétrique, avec des amplificateurs discrets non-NFB (sans rétroaction négative) et prend en charge le mode d’échantillonnage "non-over sampling", garantissant un son naturel et réaliste.

Technologie

DDS avec LMX2594 de Texas Instruments

Le D-2 utilise un DDS (Direct Digital Synthesizer) pour recréer l'horloge maître à partir d'horloges standards. Traditionnellement, les équipements audio utilisent des DDS conventionnels avec une gigue d’environ 10 ps (picosecondes), mais le D-2 innove en utilisant le PLLatinum™ RF LMX2594 de Texas Instruments, conçu à l'origine pour les radars et les instruments de mesure. Ce composant offre des performances inégalées, avec un indice d'efficacité de -236 dBc/Hz et une gigue de seulement 45 fs (femtoseconde, soit 1/1000e de picoseconde). Cette gigue extrêmement faible garantit un espace sonore clair et profond, avec une scène sonore réaliste.

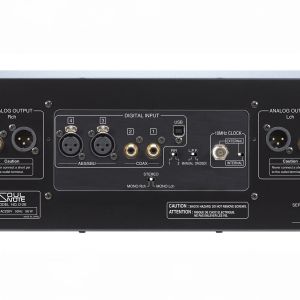

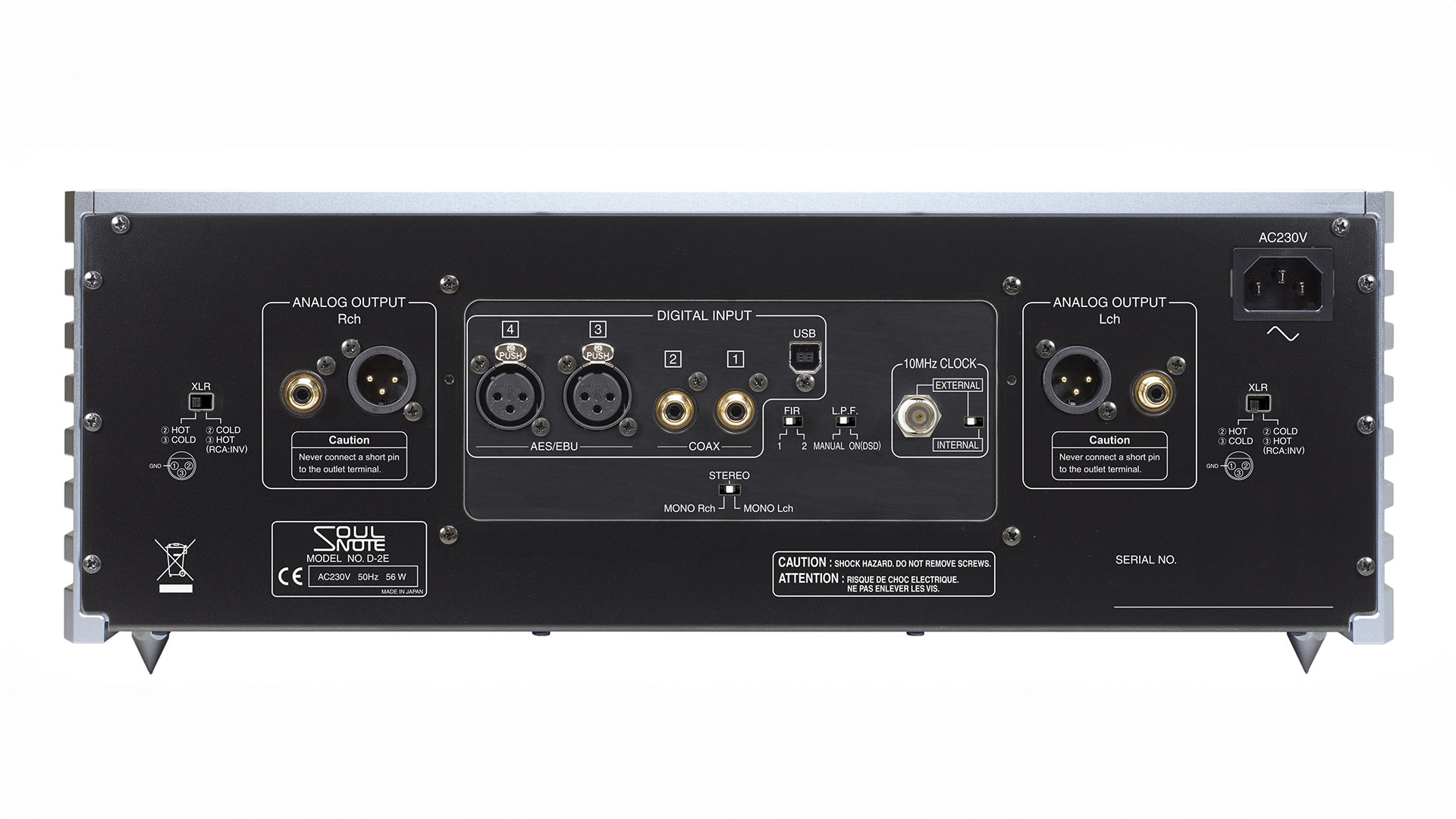

Entrée d’horloge externe 10 MHz

Le D-2 prend en charge les entrées d'horloge externe 10 MHz, une première pour SOULNOTE. Le mode horloge interne utilise un oscillateur à quartz TCXO de haute précision avec un bruit de phase exceptionnel (-121 dB à 10 Hz d'offset). Pour éviter toute interférence de gigue lors du passage d'une horloge interne à une horloge externe, un relais haute fréquence à contacts mécaniques est utilisé. De plus, l'alimentation de l'horloge interne est coupée lors de l'utilisation d'une horloge externe, réduisant les vibrations et éliminant les interférences mutuelles.

4 puces ES9038PRO (une première dans l’industrie)

Chaque canal stéréo (gauche et droit) utilise 2 puces ES9038PRO configurées en entrée différentielle complémentaire. Ces puces alimentent un amplificateur différentiel non-NFB discret symétrique. Les circuits de conversion I/V (courant/voltage) sont réduits à l'essentiel, utilisant une seule résistance pour éviter la distorsion TIM, problématique dans les conceptions I/V avec rétroaction. Grâce à une puissance de 120 mA par canal, les 2 puces ES9038PRO par canal assurent une restitution musicale naturelle, vivante et pleine de détails. Les puces ES9038PRO fonctionnent en mode synchrone pour garantir la meilleure qualité sonore.

Mode Non-Over Sampling (NOS)

En plus du mode classique de suréchantillonnage (FIR), le D-2 propose un mode de conversion sans suréchantillonnage (NOS). Ce mode supprime les échos pré- et post-impulsion typiques des filtres FIR, souvent perçus comme des "sons artificiels". Le mode NOS préserve la pureté du signal, éliminant toute ambiguïté sur l'axe temporel, et offre un son plus naturel et spacieux. Ce mode n’est pas compatible avec le format DSD.

Amplificateurs différentiels non-NFB et construction Dual Mono

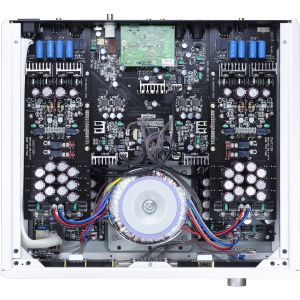

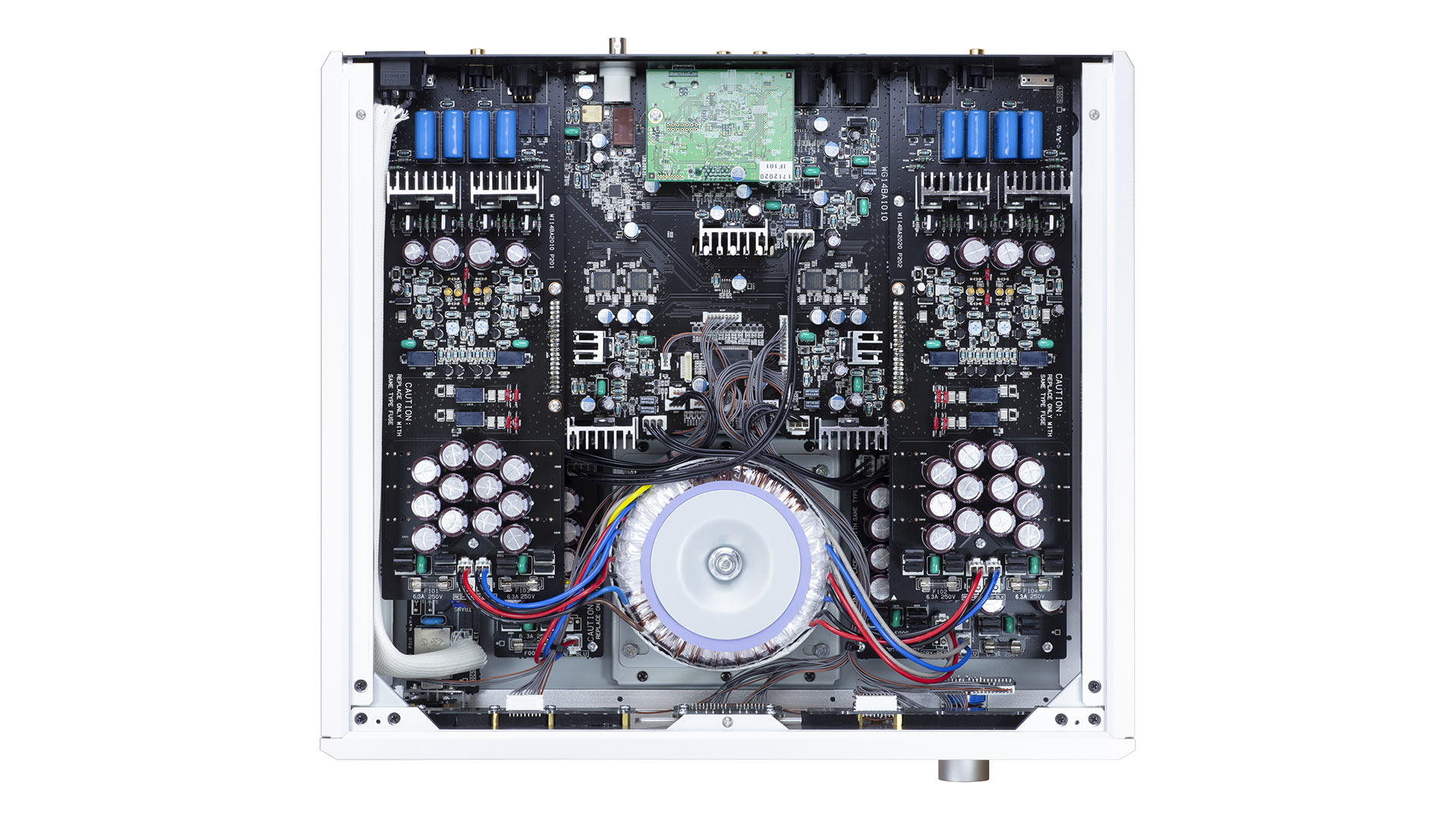

Le D-2 utilise des amplificateurs différentiels discrets non-NFB symétriques, dans une configuration dual mono. Chaque canal est isolé, y compris au niveau des alimentations redressées. Les câbles de connexion sont éliminés et les circuits d’alimentation sont raccourcis pour minimiser les boucles de courant. Cette construction garantit une séparation parfaite des canaux gauche et droit.

Transformateurs toroïdaux haute régulation de 400 VA avec 8 enroulements secondaires

Le D-2 est équipé de transformateurs toroïdaux de 400 VA avec 8 enroulements secondaires, capables de fournir une régulation de puissance similaire à celle des amplificateurs de puissance haute performance. Chaque étage dispose de circuits de redressement indépendants pour éviter les interférences. SOULNOTE a également conçu le châssis de manière à transmettre les vibrations du transformateur vers l'extérieur à l'aide de pointes de support placées directement sous le transformateur.

Conception sans filtres

Le D-2 adopte des mesures de réduction du bruit sans utiliser de filtres, qui pourraient altérer la qualité sonore. Il intègre 4 cartes enveloppées de cuivre de 70 microns d'épaisseur, optimisant la disposition du circuit imprimé pour réduire le bruit. Chaque mode fonctionne sous le niveau du plancher de bruit, garantissant un son pur.

Cartes numériques indépendantes et prêtes pour les mises à niveau

Les cartes numériques sont indépendantes, avec des connexions au panneau arrière, ce qui permet des mises à niveau futures. Les connexions des circuits analogiques utilisent des broches soudées, supprimant la résistance de contact présente dans les connecteurs.

Compatibilité DAC Dual Mono

Le D-2 permet de passer en mode stéréo ou en mode mono (gauche ou droit). En mode mono, les puces ES9038PRO du canal opposé sont désactivées, doublant la puissance disponible et augmentant la séparation des canaux à des niveaux quasi infinis.

Transfert de données Bulk Pet

Contrairement au transfert isochrone classique utilisé par l'audio USB, le D-2 utilise le mode de transfert Bulk Pet, développé par Interface Corporation. Ce mode réduit la charge sur l'ordinateur et le DAC, optimisant la qualité sonore. Remarque : des pilotes dédiés doivent être installés sur votre ordinateur pour utiliser le transfert Bulk Pet.

Spécifications
