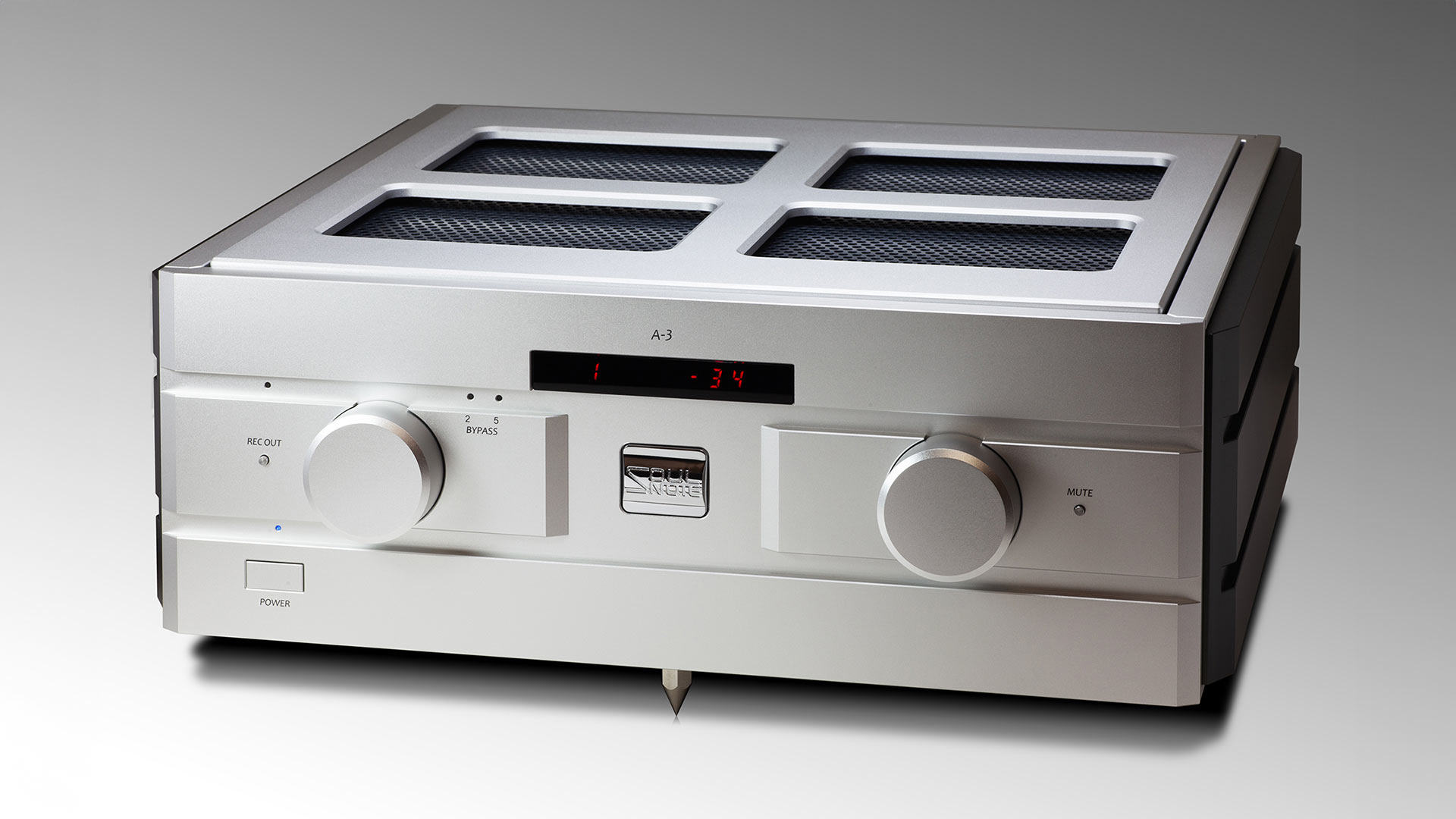

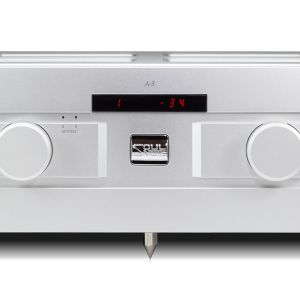

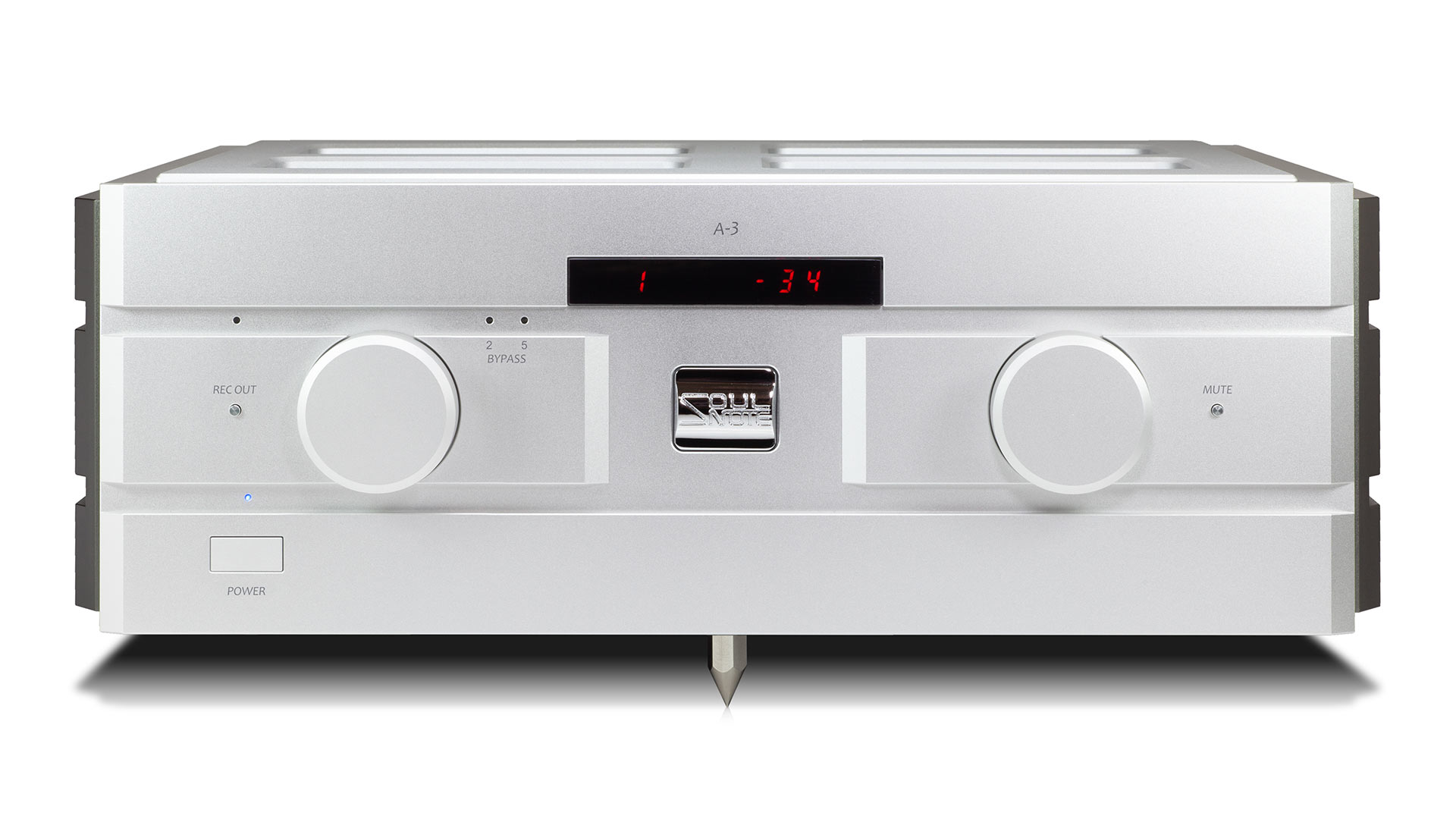

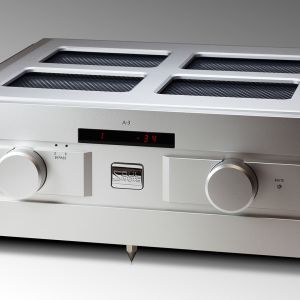

Soulnote A-3

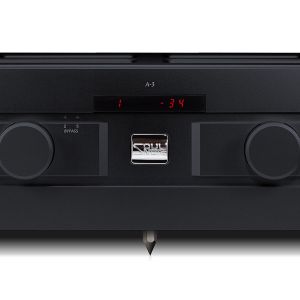

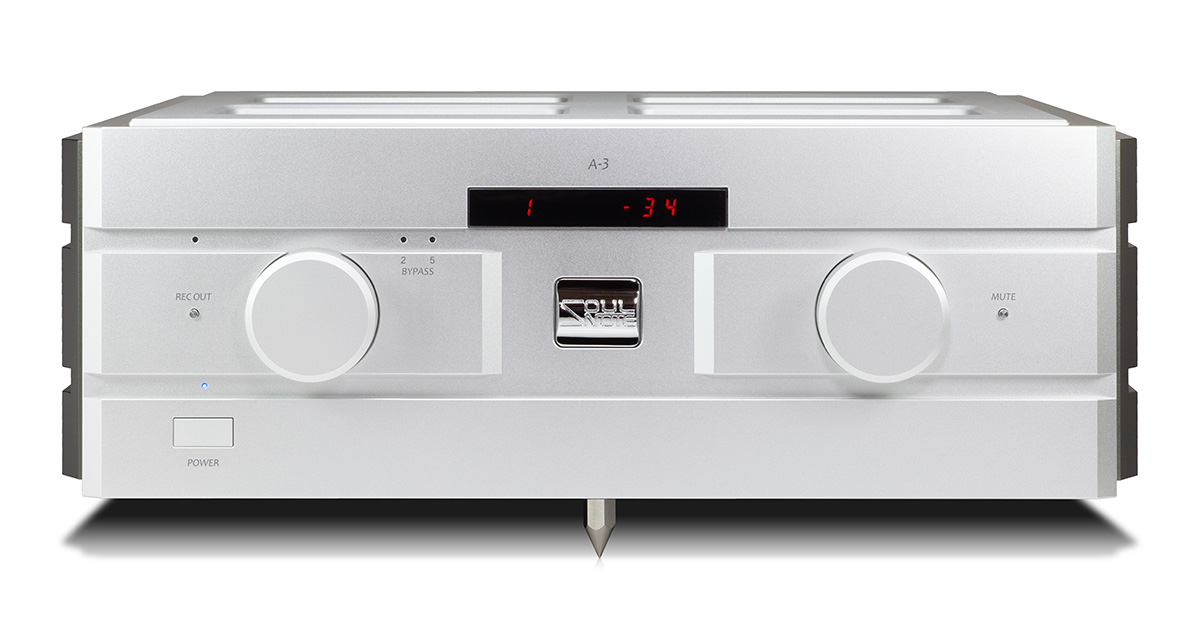

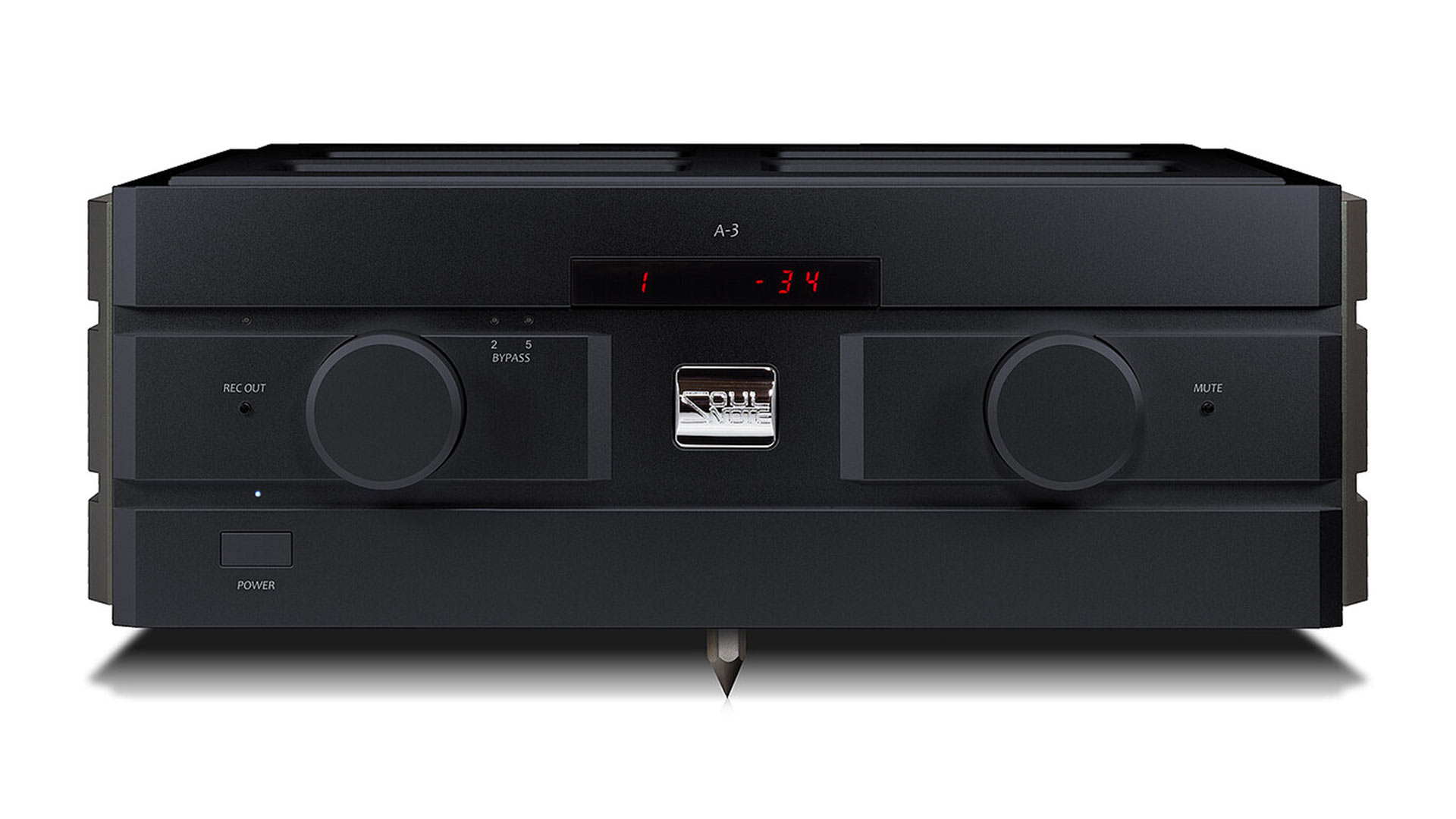

Amplificateur intégré – Disponible en Argent Premium ou Noir Premium. L'amplificateur intégré Soulnote A-3 regroupe les technologies phares du préamplificateur P-3 et des deux blocs mono M-3 dans un seul boîtier, sans compromis sur la qualité sonore. Grâce à une conception innovante, l'A-3 intègre une séparation complète des masses (GND) des canaux gauche et droit, des transistors TO-3, une alimentation ultra-rapide sans NFB et un circuit de contrôle avancé.

Technologie

Séparation totale des masses (GND) des canaux gauche et droit

Inspirée du préamplificateur P-3, la technologie de séparation GND est appliquée à l'A-3 avec son circuit d’amplification de puissance. Contrairement aux pratiques conventionnelles de mise à la masse des châssis, l’A-3 utilise des circuits simples sans NFB, une optimisation du tracé des cartes, la minimisation des boucles de courant élevé et l'élimination des composants d'inductance. La séparation des masses GND gauche et droit permet une reproduction sonore tridimensionnelle et une sensation d'espace sans précédent. Les signaux de contrôle des sélecteurs, du volume et des relais de protection sont isolés par des photocoupleurs, garantissant une séparation parfaite.

Configuration Darlington à 4 étages avec pilotes et pré-pilotes ultra-puissants

Pour piloter facilement les transistors TO-3 (boîtier métallique), l'A-3 utilise des transistors TO-3P ultra-puissants en tant que pilotes et pré-pilotes. Cette configuration assure une alimentation en courant parfaite, même lors de fluctuations du facteur de gain (hfe) à haute intensité, garantissant une profondeur d'expression musicale et un groove excitant.

Étage de sortie push-pull simple

L'étage de sortie utilise un circuit SEPP (Single-Ended Push-Pull) avec des transistors bipolaires TO-3, similaires à ceux utilisés dans le M-3. Ce circuit permet une reproduction musicale précise et sans flou temporel, des basses fréquences les plus profondes aux hautes fréquences les plus élevées. Ce design préserve la précision de l'axe temporel micro-dynamique, garantissant une restitution musicale vibrante et authentique.

Dissipateur thermique en barre omnibus de cuivre

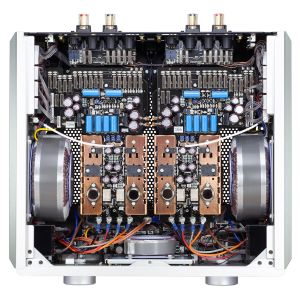

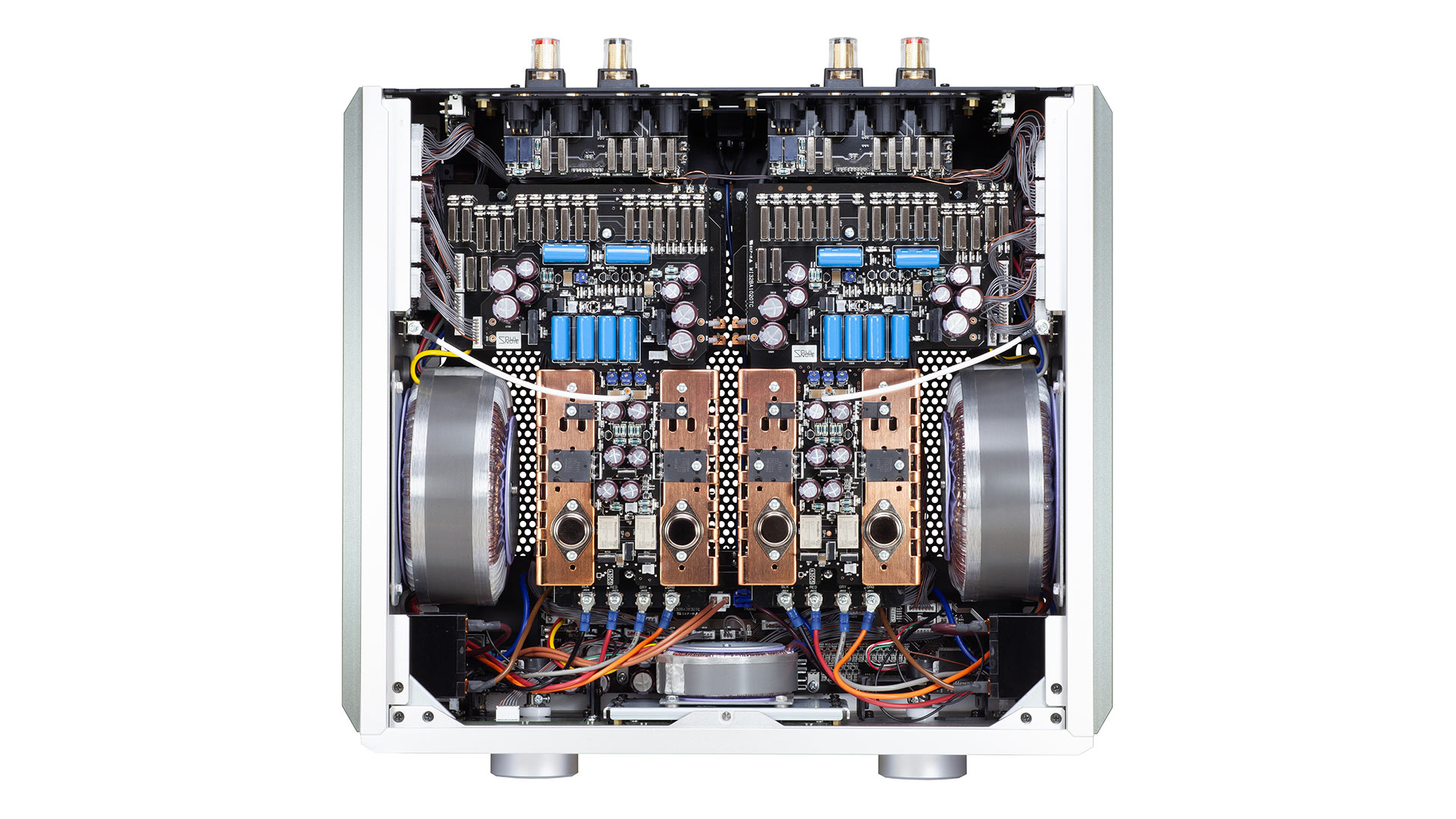

Le dissipateur de chaleur principal est une plaque de cuivre compacte et légère qui fait également office de barre omnibus d'alimentation pour les transistors TO-3. Les bornes des transistors TO-3 traversent la barre de cuivre et sont montées directement sur la carte inférieure, supprimant ainsi le câblage. Cette configuration évite l'instabilité causée par les composants d'inductance et élimine la dégradation sonore due aux feuilles d'isolation. Le dissipateur est physiquement indépendant du châssis, assurant une transparence sonore et une sensation de liberté dans la restitution sonore.

Nouveau circuit Type-R, entièrement SYMéTRIQUE et sans NFB

Le circuit Type-R, conçu pour l'amplification de tension, est un circuit monostade à gain élevé vers la masse. Des résistances à feuille nue (naked foil resistors) sont utilisées pour toutes les résistances participant aux opérations de l’amplificateur, garantissant des performances optimales.

Sélecteur GND à déconnexion

Le sélecteur GND, qui isole la masse GND, est un élément clé du P-3 et se retrouve dans l’A-3. Cette technologie empêche les boucles de masse GND, qui peuvent affecter la qualité sonore lorsqu'on connecte plusieurs sources de lecture. Le relais RSR personnalisé de la plus haute qualité est utilisé pour garantir des performances de commutation optimales.

Volume à commutation de résistances

Le contrôle de volume de l'A-3 utilise des résistances commutées, une méthode simple et efficace qui préserve la fraîcheur du signal sonore. Des relais personnalisés RSR et des résistances à feuille nue sont utilisés, garantissant le plus haut niveau de qualité de volume jamais envisagé.

Ancrage GND

Les masses (GND) des alimentations des canaux gauche et droit sont reliées à des plaques de métal isolées par des rondelles en céramique. Cette construction spéciale agit comme un "ancrage GND", procurant une ouverture sonore accrue et une meilleure tenue des basses.

Transformateurs d’alimentation ultra-puissants

L'A-3 dispose de deux transformateurs toroïdaux de 700 VA non imprégnés, dédiés aux canaux gauche et droit. Trois transformateurs (dont celui du système de contrôle) sont logés dans un seul châssis. Les transformateurs sont montés verticalement, de manière à ce que les lignes de champ magnétique soient parallèles à la carte, minimisant les interférences électromagnétiques.

Alimentation ultra-rapide et sans NFB

Le condensateur de filtrage de redressement est un modèle de 470 μF à faible capacité, mais à haute tension et à faible coefficient de perte. Pour optimiser la capacité, plusieurs condensateurs de petite capacité sont connectés en parallèle, réduisant la charge sur le transformateur d’alimentation. Les diodes de redressement sont des diodes SiC de dernière génération, capables de supporter des courants d'appel élevés.

Structure flottante

Le bloc amplificateur, les bornes, l’entrée secteur, le capot supérieur et le capot inférieur sont fixés de manière "flottante". Le bloc amplificateur utilise une structure coulissante à trois points avec des glissières en titane, permettant d’échapper aux vibrations nocives du transformateur d’alimentation et de libérer ses propres vibrations naturelles.

Fonction de contournement du volume (Volume Bypass)

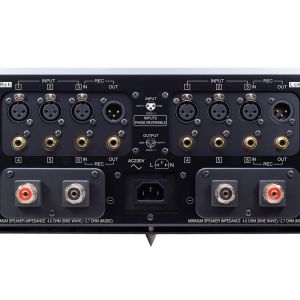

Une entrée XLR et une entrée RCA permettent d’activer la fonction Volume Bypass, fixant le gain à 22 dB. En connectant la sortie d'un préamplificateur AV, l’A-3 peut être utilisé comme amplificateur de puissance AV.

Fonction de connexion multi-unités

En connectant un câble mini-jack stéréo (3,5 mm), plusieurs unités peuvent être liées pour un contrôle simultané du volume. Un "leader" et des"followers" sont définis, les unités"followers" suivant l'état du"leader". Ce système permet de contrôler le volume dans une configuration multi-amplificateurs avec diviseur de canaux numérique après conversion N/A.

Fonction REC OUT

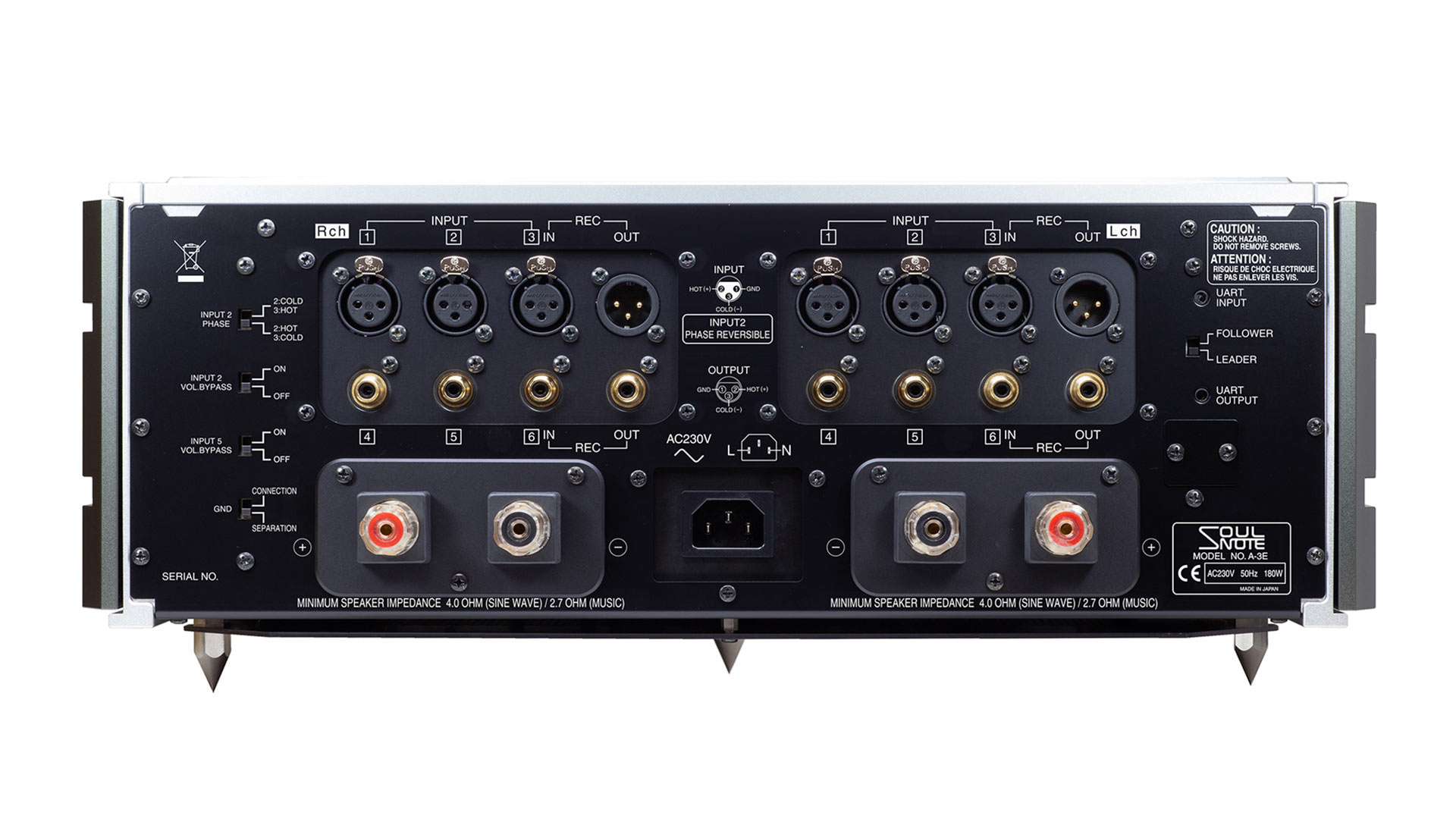

L’A-3 est équipé de bornes REC IN / REC OUT pour connecter un magnétophone à bande ou un enregistreur numérique. La connexion se fait via des câbles XLR ou RCA.
