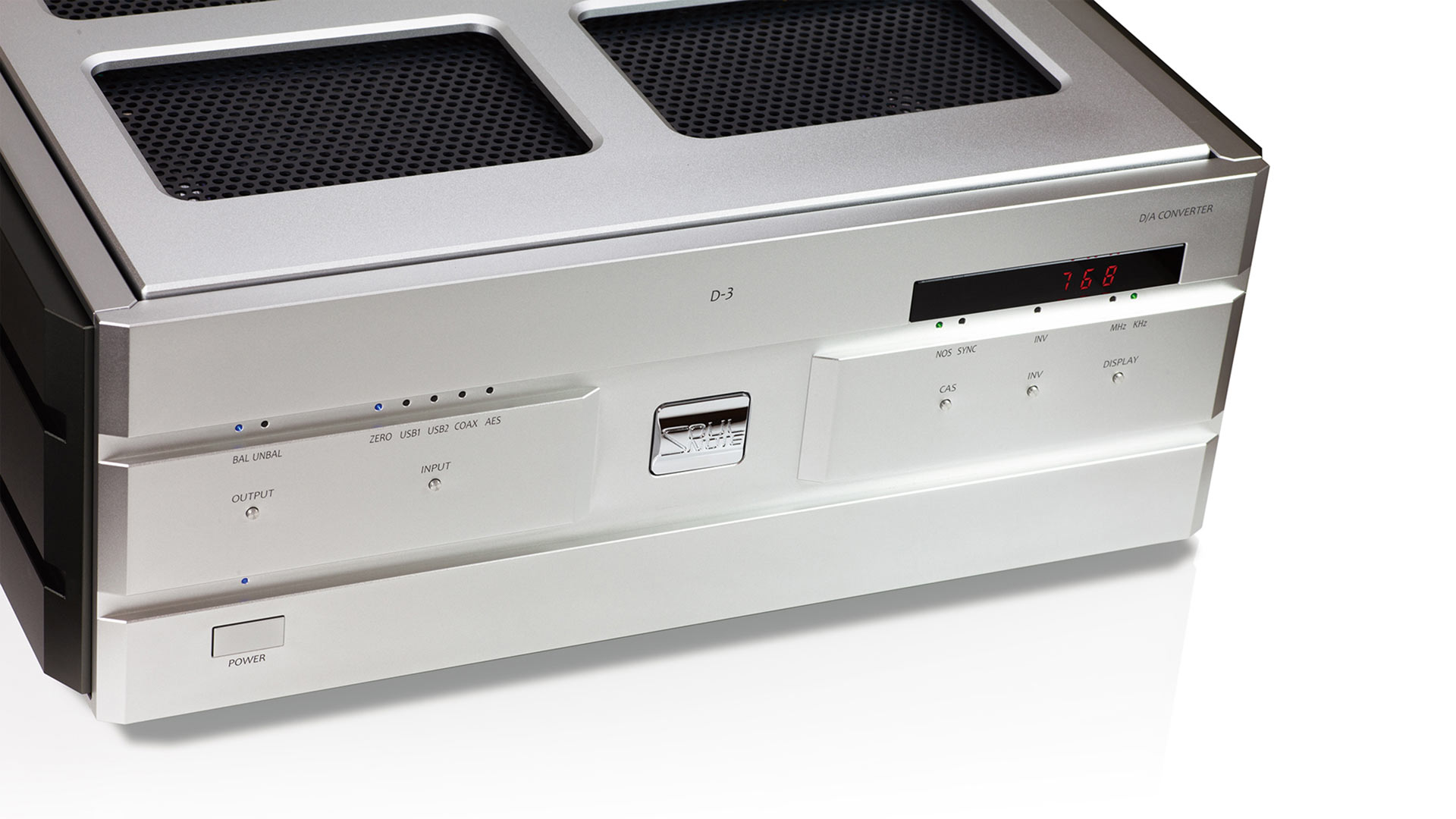

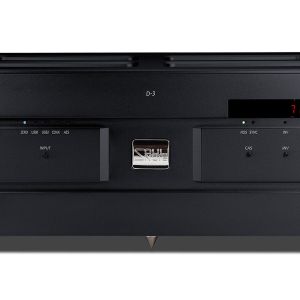

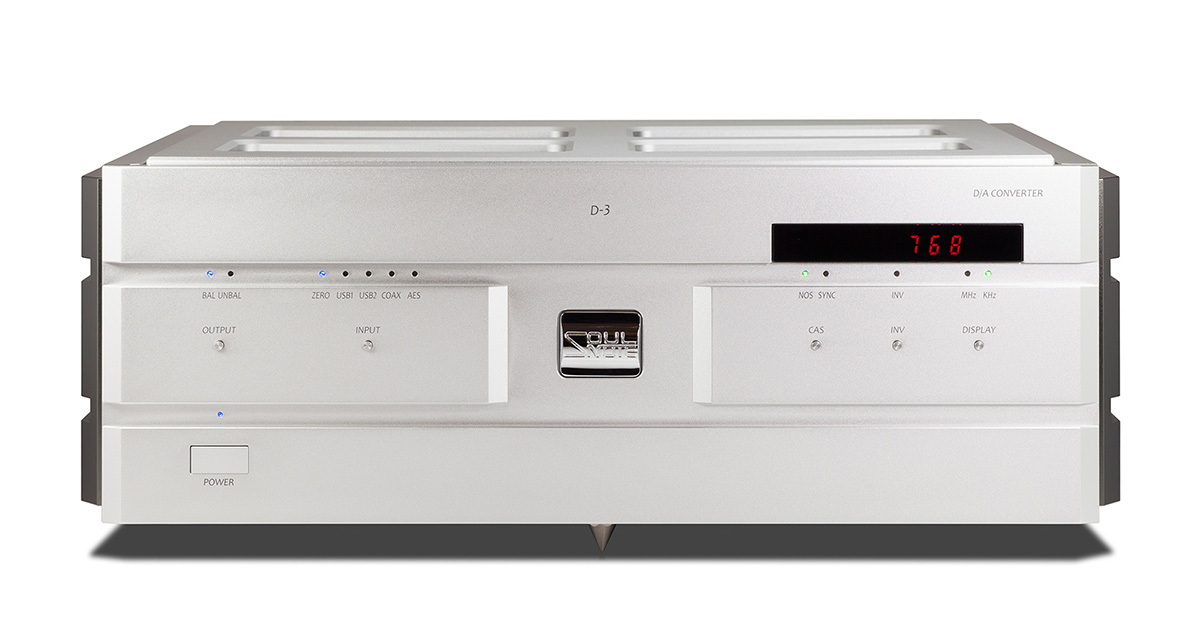

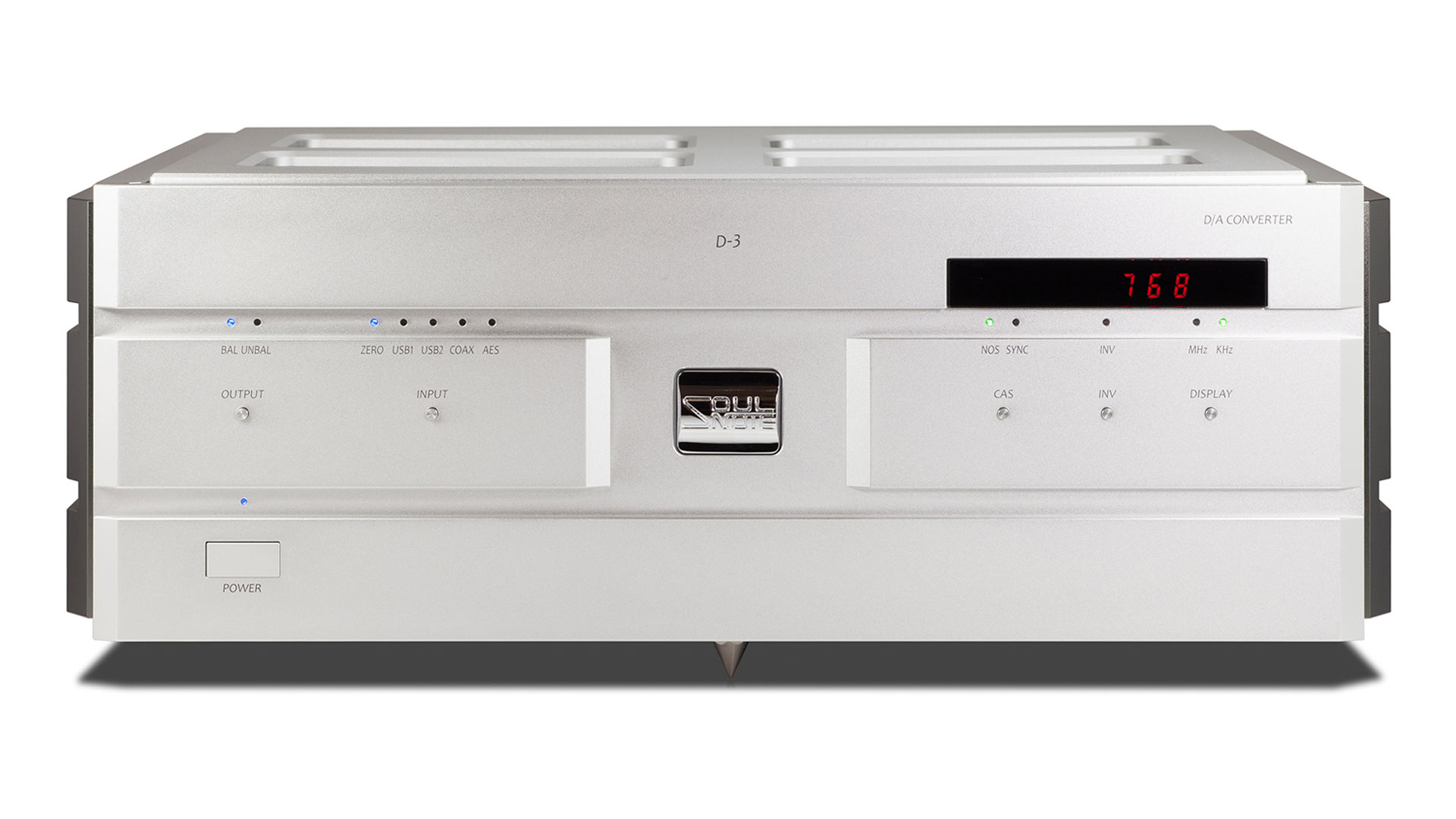

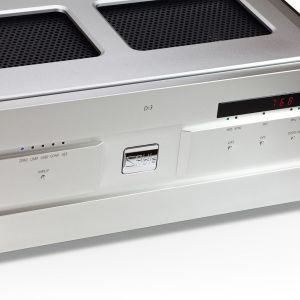

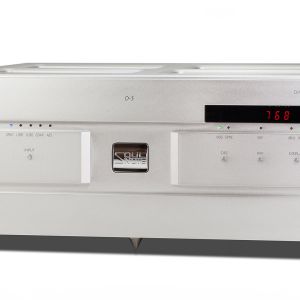

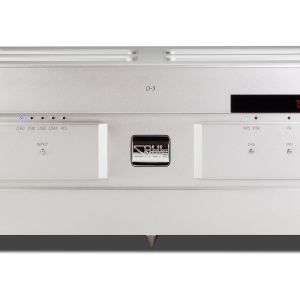

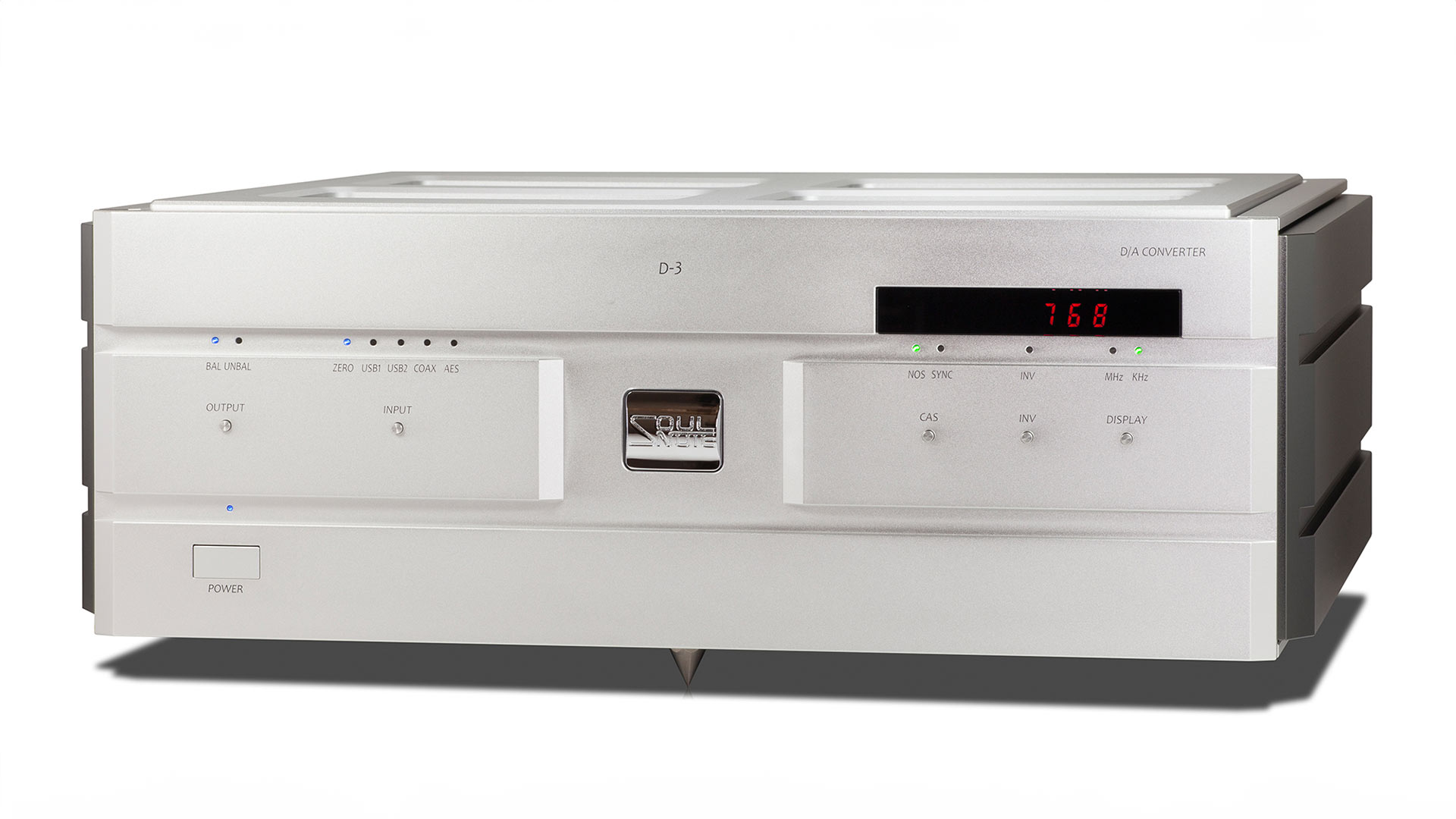

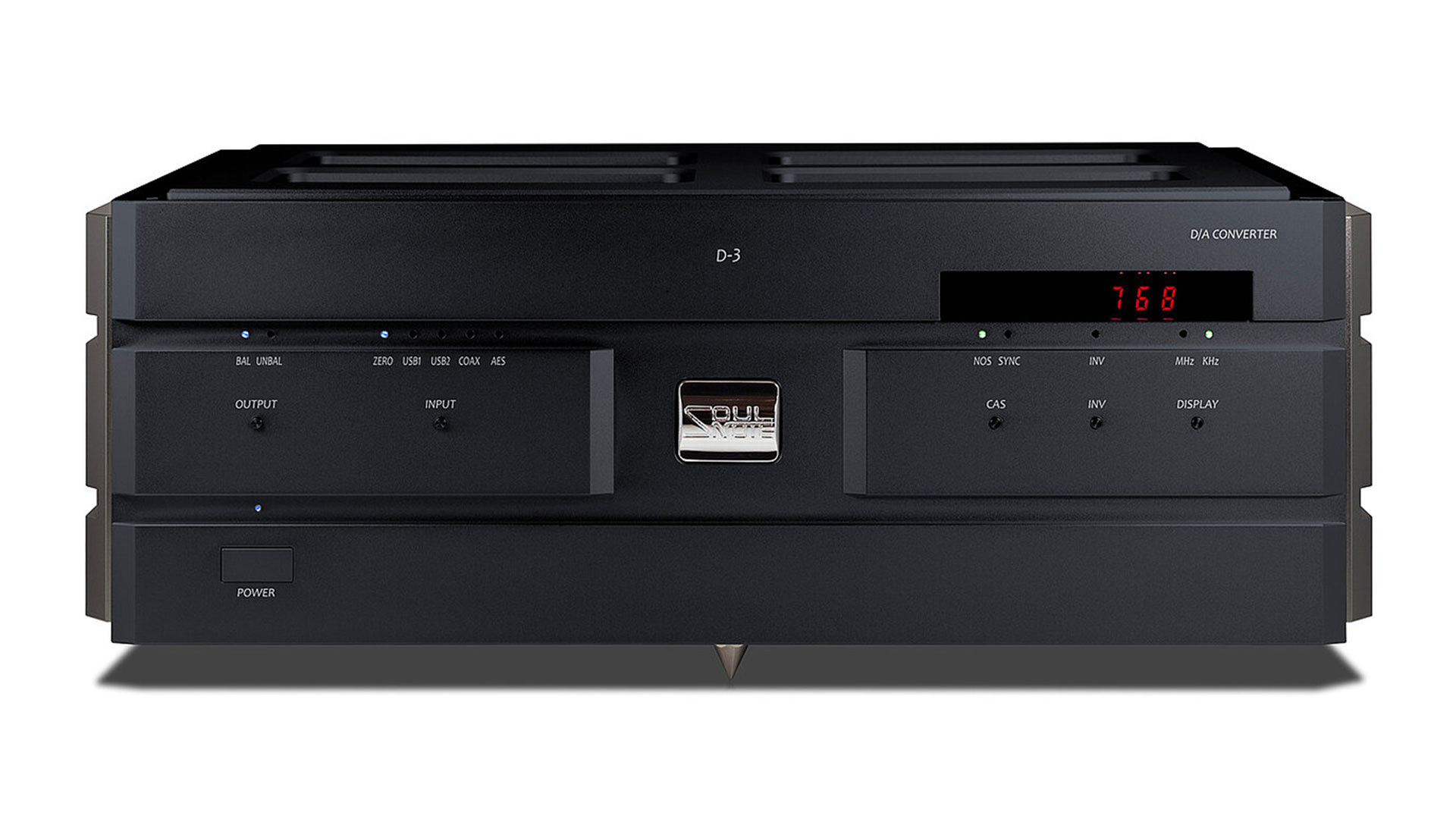

Soulnote D-3

Le Soulnote D-3 est l'aboutissement ultime du convertisseur D/A (DAC) sans circuits asynchrones. Pour fonctionner, il doit obligatoirement être connecté à un générateur d'horloge externe 10 MHz tel que le X-3 (vendu séparément). Ce DAC utilise la technologie ZERO LINK, des circuits discrets non-NFB, des résistances à feuille nue, et un mode NOS (Non-Oversampling) pour offrir une qualité sonore pure et réaliste, sans compromis sur la précision temporelle.

Technologie

ZERO LINK

La connexion avec un transport réseau compatible ZERO LINK permet de synchroniser le système réseau avec l'horloge du DAC. Cette synchronisation totale élimine les circuits asynchrones, améliorant considérablement la qualité sonore. Le signal entrant via les bornes ZERO LINK passe par un sélecteur à relais mécanique sans ajout de gigue et se connecte directement à la puce DAC via un tracé exclusif conçu pour ZERO LINK.

Section analogique dual monaural

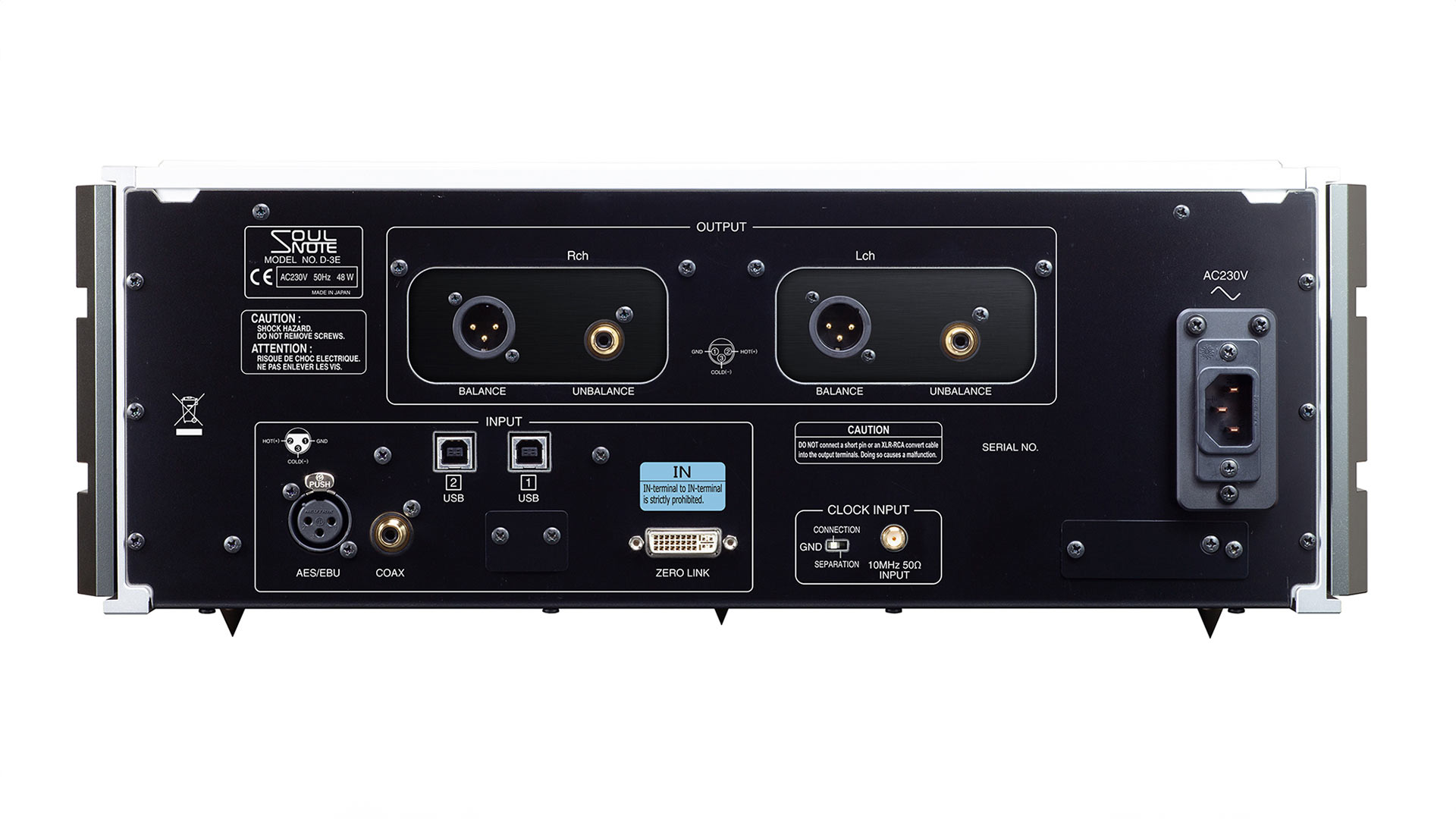

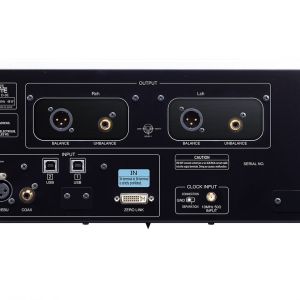

Le D-3 adopte une construction dual monaural avec des circuits et des terminaux dédiés à gauche et à droite. Chaque canal dispose de son propre transformateur, de ses alimentations, de ses relais et de ses circuits de commande. Cette section analogique est entièrement isolée de l'alimentation numérique, y compris son transformateur. Un photocoupleur sépare complètement les signaux de contrôle des relais des signaux analogiques. Les circuits analogiques sont montés sur des châssis indépendants pour chaque canal et sont physiquement séparés des connecteurs du panneau arrière. Le câblage est réalisé avec des câbles en Téflon expansé, assurant une isolation et une séparation des masses GND.

Circuits Type-R et amplificateurs ligne SYMéTRIQUES non-NFB

Les amplificateurs de sortie ligne utilisent des circuits Type-R discrets non-NFB, similaires à ceux du P-3. Les résistances à feuille nue ultra-précises sont utilisées dans ces circuits. Les amplificateurs de sortie incluent des résistances d'émetteur de 1 Ω et des résistances de sortie de 3,9 Ω, offrant des détails et une présence sonore impressionnante, ainsi qu'une puissance suffisante pour piloter des préamplificateurs de puissance.

Utilisation de 4 puces ES9038PRO

Chaque canal utilise deux puces ES9038PRO, soit un total de quatre puces dans l'unité. La sortie de courant puissante de 120 mA de chaque puce est essentielle pour le design du DAC discret non-NFB. Chaque sortie de courant est convertie en tension à l'aide de résistances à feuille nue avant d'entrer dans le premier étage du circuit Type-R, assurant une précision et une clarté optimales.

Conception dédiée au générateur d'horloge externe

La qualité sonore des convertisseurs N/A est fortement influencée par l'horloge. Plutôt que de loger l'horloge à l'intérieur de l'appareil, le Soulnote D-3 a été conçu pour fonctionner avec un générateur d'horloge externe. Cela permet de réduire les interférences et d'augmenter la pureté du signal. Le générateur d'horloge X-3 est recommandé pour obtenir une qualité sonore optimale.

DDS à l'échelle des femtosecondes

Le D-3 utilise le synthétiseur LMX2594 de Texas Instruments, un DDS (Direct Digital Synthesizer) à gigue ultra-faible de 45 femtosecondes. Ce DDS aligne les fréquences d'échantillonnage sur l'entrée d'horloge 10 MHz. Le mode Non-DPLL du ES9038PRO est activé, ce qui correspond au mode de meilleure qualité sonore. Le DDS produit une horloge maître synchronisée avec la fréquence d'échantillonnage de chaque piste lors de l'utilisation de ZERO LINK, sans utiliser de PLL ni de convertisseurs de fréquence d'échantillonnage.

Transformateurs d'alimentation à mise à la terre indépendante

Le D-3 dispose de trois transformateurs d'alimentation indépendants (numérique, analogique gauche, analogique droit), chacun monté indépendamment sur un socle en aluminium. Les vibrations des transformateurs sont transférées aux pointes de mise à la terre via ce socle. Chaque transformateur est monté verticalement parallèlement au circuit, minimisant les interférences électromagnétiques. La structure "sandwich" du socle utilise des entretoises en titane pour contrôler les résonances. Le circuit de redressement comprend 152 condensateurs électrolytiques et 52 diodes ultra-rapides SiC, démontrant l'engagement de Soulnote envers la qualité sonore.

Mode NOS (Non-Oversampling)

Le D-3 prend en charge le mode NOS (Non-Oversampling), en plus du mode FIR classique. Ce mode supprime les échos pré- et post-impulsion générés par les algorithmes FIR, permettant une restitution naturelle du signal d'origine. Les impulsions musicales sont reproduites fidèlement, sans ambiguïté sur l'axe temporel. Remarque : Ce mode ne prend pas en charge le DSD.

Relais personnalisé RSR-2-12D

Le relais RSR-2-12D est un relais hermétique à ultra-faibles pertes, similaire à un relais au mercure. Ce relais personnalisé offre une qualité sonore équivalente à celle d'un simple fil conducteur.

Ultra-résistances à feuille nue

Des résistances de qualité "satellite artificiel" sont utilisées, offrant des propriétés de température exceptionnelles. Personnalisées en interne par SOULNOTE, ces résistances utilisent une conception à feuille nue (naked foil), éliminant les résonances parasites et assurant une qualité sonore sans précédent.

Spécifications

Accessoires inclus

• Plateau pour pointes
• Pointes de support
• Télécommande
• Câble d’alimentation
